בעל BT-ER

תיאור קצר:

דגם ציר: BT/HSK

קשיות מוצר: HRC56-62

עגלגלות אמיתית: <0.8 מ"מ

דיוק קפיצה כולל: 0.008 מ"מ

חומר מוצר: 20CrMnTi

מהירות איזון דינמית: 30,000

שלחו לנו אימייל

פרטי מוצר

תגי מוצר

סדרת BT/HSK

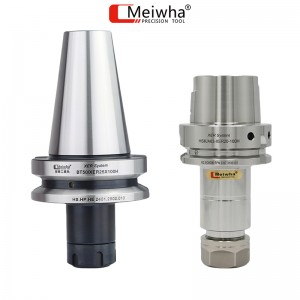

מחזיק כלי MeiWha ER

כוח הידוק גדול/קונצנטריות גבוהה

מחזיק כלים יכול להכיל מספר כלים.

על ידי החלפת מפרטים שונים של צ'אקים קפיצי ER, ידית כלי BT-ER יכולה להחזיק כמעט את כל סוגי כלי החיתוך בעלי ציר ישר, החל מחיתוכים בקוטר קטן במיוחד ומקדחות ועד מקדדים בקוטר גדול יותר. טווח ההידוק רחב ביותר (לדוגמה, צ'אק ER32 יכול להחזיק כלים בטווח של בין Φ3 מ"מ ל-Φ20 מ"מ).

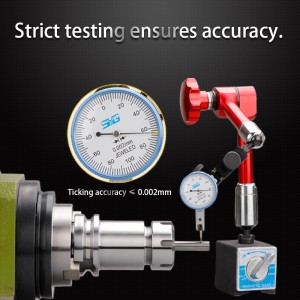

דיוק גבוה ודיוק טוב של runout

מערכת מעיל ה-ER ידועה בדיוקה הגבוה. למעיל ה-ER האיכותי עצמו יש שגיאות ריצוד קטנות מאוד. כלי החיתוך עטופים באופן שווה במעיל, וחלוקת כוח ההידוק סימטרית, מה שעוזר להשיג קונצנטריות מעולה (ריצוד נמוך). זה קריטי עבור תהליכים כגון כרסום עדין, קידוח עדין וגירוד, שכן זה מבטיח ביעילות את הסבילות וגימור פני השטח של החורים המעובדים.

עיבוד עדין כולל של טחינה פנימית של קדח.

טחינה דקה של קדח פנימי, עמידה יותר,

מתאים לעיבוד בדיוק גבוה.

לא רק על פני השטח, ההתמדה עוברת דרך הכל.

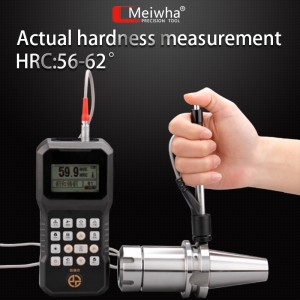

אנו משתמשים בפלדת סגסוגת איכותית ועוברים טיפול בחום מדויק כדי להשיג קשיות כוללת של HRC 56-62° עבור הידית. קשיות זו אינה רק שטחית; היא מחלחלת לכל אורכה, מהמשטח ועד לחלק הפנימי, ומבטיחה שמחזיק הכלי, מהחידוד ועד לחור הצ'אק, יוכל לעמוד בפני עיוות, בלאי ועייפות תחת סיבוב במהירות גבוהה ומומנט משמעותי, ובכך מפגינים באמת "יציבות בלתי מתפשרת".

פרטי פרמטר מחזיק כלי ER Meiwha ER

מספר קטלוגי		גוֹדֶל
מספר קטלוגי		D1	D2	D3	L	קולט	מַפתֵחַ בְּרָגִים	משקל (ק"ג)
BT/BBT30	ER11-60L	11	19	60	118.4	ER11	ER11A-BS	0.45
	ER11-100L	11	19	100	148.4	ER11	ER11A-BS	0.55
	ER16-60L	16	28	60	118.4	ER16	ER16A-BS	0.55
	ER16-100L	16	28	100	148.4	ER16	ER16A-BS	0.8
	ER20-60L	20	34	60	118.4	ER20	ER20A-BS	0.75
	ER20-100L	20	34	100	148.4	ER20	ER20A-BS	0.85
	ER25-60L	25	42	60	118.4	ER25	ER25UM-BS	0.7
	ER25-100L	25	42	100	148.4	ER25	ER25UM-BS	1.45
	ER32-60L	32	50	60	118.4	ER32	ER32UM-BS	0.95
	ER32-100L	32	50	100	148.4	ER32	ER32UM-BS	1.05
	ER40-80L	40	63	80	128.4	ER40	ER40UM-BS	1.05
BT/BBT40	ER11-70L	11	19	70	135.4	ER11	ER11A-BS	0.95
	ER11-100L	11	19	100	165.4	ER11	ER11A-BS	1.00
	ER16-70L	16	28	70	135.4	ER16	ER16A-BS	1.20
	ER16-100L			100	165.4			1.30
	ER16-125L			125	190.4			1.35
	ER16-150L			150	215.4			1.40
	ER20-70L	20	34	70	135.4	ER20	ER20A-BS	1.40
	ER20-100L			100	165.4			1.50
	ER20-135L			135	200.4			1.67
	ER20-150L			150	215.4			1.80
	ER25-70L	25	42	70	135.4	ER25	ER25UM-BS	1.30
	ER25-100L			100	165.4			1.65
	ER25-135L			135	200.4			1.95
	ER25-150L			150	215.5			2.25
	ER32-70L	32	50	70	135.4	ER32	ER32UM-BS	1.30
	ER32-100L			100	165.4			1.70
	ER32-150L			150	215.4			2.50
	ER40-80L	40	63	80	145.4	ER40	ER40UM-BS	1.50
	ER40-100L			100	165.4			2.05
	ER40-150L			150	215.4			3.10
	ER50-80L	50	78	80	145.4	ER50	ER50UM-BS	1.70
	ER50-100L	50	78	100	165.4	ER50	ER50UM-BS	2.10
BT/BBT50	ER16-100L	16	28	100	201.8	ER16	ER16A-BS	4.30
	ER16-150L	16	28	150	251.8	ER16	ER16A-BS	4.40
	ER20-100L	20	34	100	201.8	ER20	ER20A-BS	4.30
	ER20-150L	20	34	150	251.8	ER20	ER20A-BS	4.70
	ER25-100L	25	42	100	201.8	ER25	ER25A-BS	4.40
	ER25-150L	25		150	251.8			4.70
	ER25-200L	20		200	301.8			5.50
	ER32-100L	32	50	100	201.8	ER32	ER32UM-BS	4.80
	ER32-150L			150	251.8			5.30
	ER32-200L			200	301.8			5.50
	ER40-100L	40	63	100	201.8	ER40	ER40UM-BS	4.40
	ER40-150L			150	251.8			5.20
	ER40-200L			200	301.8			6.20

פרטי פרמטר מחזיק כלי Meiwha HSK-ER

מספר קטלוגי	D	D1	L1	הידוק
HSK50A-ER25-80L	42	42	80	2-16
HSK50A-ER32-100L	50	50	100	3-20
HSK63A-ER25-75L	42	42	75	2-16
HSK63A-ER32-75L	50	50	75	3-20
HSK63A-ER40-80L	50	63	80	4-26
HSK63A-ER25-100L	42	42	100	2-16
HSK63A-ER32-100L	50	50	100	3-20
HSK63A-ER40-100L	50	63	100	4-26
HSK63A-ER25-120L	42	42	120	2-16
HSK63A-ER32-120L	50	50	120	3-20
HSK63A-ER40-120L	50	63	120	4-26
HSK63A-ER25-200L	42	42	200	2-16
HSK63A-ER32-200L	50	50	200	3-20
HSK63A-ER40-200L	50	63	200	4-26
