ברז מצופה רב תכליתי של Meiwha
יתרונות המוצר:
1. ברזי הברגה מפלדת מהירה פרימיום עם ציפוי ניטריד, שיפור משמעותי בקשיחות פני השטח, עמידות בפני שחיקה וקורוזיה.
2. הברגה מחודדת ספירלית, הסרת שבבים מהירה כלפי מטה וחוויית הברגה חלקה עבור חורים עוברים, נהדר לחיתוך הברגות חדשות או תיקון הברגות פגומות.
3. סט מקדח הברגה ניתן להשתמש בו עם ברגים ידניים, מקדחות,מכונות הקשה, מכונות CNC וכרסום, שימושיות להברגה מהירה ומדויקת.
4. כלי הברגה להברגה, קידוח חור מלא, הברגה להסרת שבבים ושקיעה על חומרים שונים כגון לוחות סגסוגת אלומיניום, לוחות נחושת, ברזל, פלדה כללית וכן הלאה.

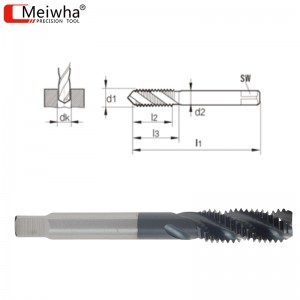

ברז ספירלי Meiwha ISO:
| מספר קטלוגי | d1 | p(מ"מ) | עומק 2 (מ"מ) | SW | dk(מ"מ) | l1(מ"מ) | l2(מ"מ) | l3(מ"מ) |
| M2*0.40 | M2 | 0.4 | 3 | 2.5 | 1.6 | 40 | 6 | 15 |
| M2.5*0.45 | M2.5 | 0.45 | 3 | 2.5 | 2.05 | 44 | 6 | 16 |
| M3*0.50 | M3 | 0.5 | 4 | 3.2 | 2.5 | 46 | 6 | 19 |
| M4*0.70 | M4 | 0.7 | 5 | 4 | 3.3 | 52 | 8.4 | 20 |
| M5*0.80 | M5 | 0.8 | 5.5 | 4.5 | 4.2 | 60 | 9.6 | 24 |
| M6*1.00 | M6 | 1 | 6 | 5 | 5 | 62 | 12 | 29 |
| M7*1.00 | M7 | 1 | 6.2 | 5 | 6 | 65 | 12 | 33 |
| M8*1.25 | M8 | 1.25 | 6.2 | 5.5 | 6.8 | 70 | 15 | 37 |
| M10*1.50 | M10 | 1.5 | 7 | 5.5 | 8.5 | 75 | 18 | 41 |
| M12*1.75 | M12 | 1.75 | 8.5 | 6.5 | 10.2 | 82 | 21 | 48 |
| M14*2.00 | M14 | 2 | 10.5 | 8 | 12 | 88 | 26 | 48 |
| M16*2.00 | M16 | 2 | 12.5 | 10 | 14 | 95 | 26 | 52 |
| M18*2.50 | M18 | 2.5 | 14 | 11 | 15.5 | 100 | 30 | 55 |
| M20*2.50 | M20 | 2.5 | 15 | 12 | 17.5 | 105 | 32 | 58 |

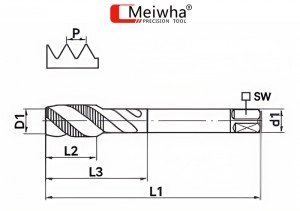

ברז ספירלי Meiwha JIS:
| D1 | P(מ"מ) | עומק 1 (מ"מ) | SW | אורך 1 (מ"מ) | אורך 2 (מ"מ) | אורך 3 (מ"מ) | מִספָּר של חליל | בֶּרֶז סוֹבלָנוּת |
| M3 | 0.5 | 4.0 | 3.2 | 46 | 10.0 | 19 | 3 | 6H |
| M4 | 0.7 | 5.0 | 4.0 | 52 | 8.4 | 20 | 3 | 6H |
| M5 | 0.8 | 5.5 | 4.5 | 60 | 9.6 | 24 | 3 | 6H |
| M6 | 1.0 | 6.0 | 4.5 | 62 | 12.0 | 29 | 3 | 6H |
| M8 | 1.0 | 6.2 | 5.0 | 70 | 15.0 | 37 | 3 | 6HX |
| M8 | 1.25 | 6.2 | 5.0 | 70 | 15.0 | 37 | 3 | 6H |
| M10 | 1.0 | 7.0 | 5.5 | 75 | 18.0 | 41 | 3 | 6HX |
| M10 | 1.25 | 7.0 | 5.5 | 75 | 18.0 | 41 | 3 | 6HX |
| M10 | 1.5 | 7.0 | 5.5 | 75 | 18.0 | 41 | 3 | 6H |
| M12 | 1.25 | 8.5 | 6.5 | 82 | 18.0 | 48 | 3 | 6H |
| M12 | 1.5 | 8.5 | 6.5 | 82 | 18.0 | 48 | 3 | 6H |
| M12 | 1.75 | 8.5 | 6.5 | 82 | 18.0 | 48 | 3 | 6H |
| M14 | 1.5 | 10.5 | 8.0 | 88 | 20.0 | 48 | 3 | 6HX |
| M14 | 2.0 | 10.5 | 8.0 | 88 | 20.0 | 48 | 3 | 6HX |
| M16 | 1.5 | 12.5 | 10.0 | 95 | 20.0 | 52 | 3 | 6HX |
| M16 | 2.0 | 125 | 10.0 | 95 | 20.0 | 52 | 3 | 6HX |
| M18 | 1.5 | 14.0 | 11.0 | 100 | 25.0 | 55 | 4 | 6HX |
| M18 | 2.5 | 14.0 | 11.0 | 100 | 25.0 | 55 | 4 | 6HX |
| M20 | 1.5 | 15.0 | 12.0 | 105 | 25.0 | 58 | 4 | 6HX |
| M20 | 2.5 | 15.0 | 12.0 | 105 | 25.0 | 58 | 4 | 6HX |
| M24 | 3.0 | 19.0 | 15.0 | 120 | 30.0 | 66 | 4 | 6HX |

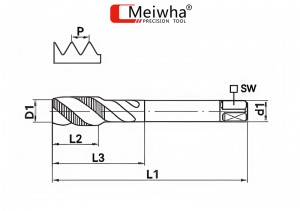

ברז ספירלי Meiwha DIN371:
| D1 | P(מ"מ) | עומק 1 (מ"מ) | SW | אורך 1 (מ"מ) | אורך 2 (מ"מ) | אורך 3 (מ"מ) | מִספָּר של חליל | בֶּרֶז סוֹבלָנוּת |
| M3 | 0.5 | 3.5 | 2.7 | 56 | 10.0 | 18 | 3 | 6H |
| M4 | 0.7 | 4.5 | 3.4 | 63 | 8.4 | 21 | 3 | 6H |
| M5 | 0.8 | 6.0 | 4.9 | 70 | 9.6 | 25 | 3 | 6H |
| M6 | 1.0 | 6.0 | 4.9 | 80 | 12.0 | 30 | 3 | 6H |
| M8 | 1.0 | 8.0 | 6.2 | 90 | 15.0 | 35 | 3 | 6HX |
| M8 | 1.25 | 8.0 | 6.2 | 90 | 15.0 | 35 | 3 | 6H |
| M10 | 1.0 | 10.0 | 8.0 | 100 | 18.0 | 39 | 3 | 6HX |
| M10 | 1.25 | 10.0 | 8.0 | 100 | 18.0 | 39 | 3 | 6HX |
| M10 | 1.5 | 10.0 | 8.0 | 100 | 18.0 | 39 | 3 | 6H |

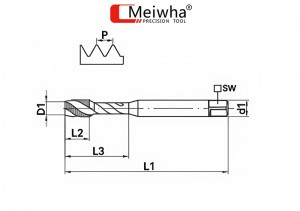

ברז ספירלי Meiwha DIN376:
| D1 | P(מ"מ) | עומק 1 (מ"מ) | SW | אורך 1 (מ"מ) | אורך 2 (מ"מ) | אורך 3 (מ"מ) | מִספָּר של חליל | בֶּרֶז סוֹבלָנוּת |
| M12 | 1.25 | 9.0 | 7.0 | 110 | 18.0 | -- | 3 | 6H |
| M12 | 1.5 | 9.0 | 7.0 | 110 | 18.0 | -- | 3 | 6H |
| M12 | 1.75 | 9.0 | 7.0 | 110 | 18.0 | -- | 3 | 6H |
| M14 | 1.5 | 11.0 | 9.0 | 110 | 20.0 | -- | 3 | 6HX |
| M14 | 2.0 | 11.0 | 9.0 | 110 | 20.0 | -- | 3 | 6HX |
| M16 | 1.5 | 12.0 | 9.0 | 110 | 20.0 | -- | 3 | 6HX |
| M16 | 2.0 | 12.0 | 9.0 | 110 | 20.0 | -- | 3 | 6HX |
| M18 | 1.5 | 14.0 | 11.0 | 125 | 25.0 | -- | 4 | 6HX |
| M18 | 2.5 | 14.0 | 11.0 | 125 | 25.0 | -- | 4 | 6HX |
| M20 | 1.5 | 16.0 | 12.0 | 140 | 25.0 | -- | 4 | 6HX |
| M20 | 2.5 | 16.0 | 12.0 | 140 | 25.0 | -- | 4 | 6HX |
| M24 | 3.0 | 18.0 | 14.5 | 160 | 30.0 | -- | 4 | 6HX |

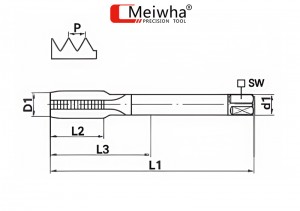

ברז חליל ישר Meiwha JIS
| D1 | P(מ"מ) | עומק 1 (מ"מ) | SW | אורך 1 (מ"מ) | אורך 2 (מ"מ) | אורך 3 (מ"מ) | מִספָּר של חליל | בֶּרֶז סוֹבלָנוּת |
| M6 | 1.0 | 6.0 | 4.5 | 62 | 16.0 | 29 | 4 | 6HX |
| M8 | 1.0 | 6.2 | 5.0 | 70 | 21.0 | 37 | 4 | 6HX |
| M8 | 1.25 | 6.2 | 5.0 | 70 | 21.0 | 37 | 4 | 6HX |
| M10 | 1.0 | 7.0 | 5.5 | 75 | 23.0 | 41 | 4 | 6HX |
| M10 | 1.25 | 7.0 | 5.5 | 75 | 23.0 | 41 | 4 | 6HX |
| M10 | 1.5 | 7.0 | 5.5 | 75 | 23.0 | 41 | 4 | 6HX |
| M12 | 1.25 | 8.5 | 6.5 | 82 | 24.0 | 48 | 4 | 6HX |
| M12 | 1.5 | 8.5 | 6.5 | 82 | 24.0 | 48 | 4 | 6HX |
| M12 | 1.75 | 8.5 | 6.5 | 82 | 24.0 | 48 | 4 | 6HX |
| M14 | 1.5 | 10.5 | 8.0 | 88 | 24.0 | 48 | 4 | 6HX |
| M14 | 2.0 | 10.5 | 8.0 | 88 | 24.0 | 48 | 4 | 6HX |
| M16 | 1.5 | 12.5 | 10.0 | 95 | 24.0 | 52 | 4 | 6HX |
| M16 | 2.0 | 12.5 | 10.0 | 95 | 24.0 | 52 | 4 | 6HX |
| M18 | 1.5 | 14.0 | 11.0 | 100 | 24.0 | 55 | 4 | 6HX |
| M18 | 2.5 | 14.0 | 11.0 | 100 | 24.0 | 55 | 4 | 6HX |
| M20 | 1.5 | 15.0 | 12.0 | 105 | 26.0 | 58 | 4 | 6HX |
| M20 | 2.5 | 15.0 | 12.0 | 105 | 26.0 | 58 | 4 | 6HX |

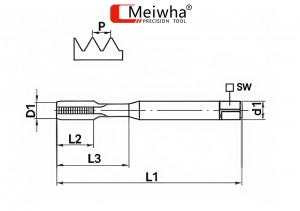

ברז חריץ ישר Meiwha DIN371
| D1 | P(מ"מ) | עומק 1 (מ"מ) | SW | אורך 1 (מ"מ) | אורך 2 (מ"מ) | אורך 3 (מ"מ) | מִספָּר של חליל | בֶּרֶז סוֹבלָנוּת |
| M3 | 0.5 | 3.5 | 2.7 | 56 | 10.0 | 18 | 3 | 6HX |
| M4 | 0.7 | 4.5 | 3.4 | 63 | 13.0 | 21 | 3 | 6HX |
| M5 | 0.8 | 6.0 | 4.9 | 70 | 16.0 | 25 | 3 | 6HX |
| M6 | 1.0 | 6.0 | 4.9 | 80 | 18.0 | 30 | 4 | 6HX |
| M8 | 1.0 | 8.0 | 6.2 | 90 | 20.0 | 35 | 4 | 6HX |
| M8 | 1.25 | 8.0 | 6.2 | 90 | 20.0 | 35 | 4 | 6HX |
| M10 | 1.0 | 10.0 | 8.0 | 100 | 20.0 | 39 | 4 | 6HX |
| M10 | 1.25 | 10.0 | 8.0 | 100 | 20.0 | 39 | 4 | 6HX |
| M10 | 1.5 | 10.0 | 8.0 | 100 | 20.0 | 39 | 4 | 6HX |
ברז חריץ ישר Meiwha DIN376
| D1 | P(מ"מ) | עומק 1 (מ"מ) | SW | אורך 1 (מ"מ) | אורך 2 (מ"מ) | אורך 3 (מ"מ) | מִספָּר של חליל | בֶּרֶז סוֹבלָנוּת |
| M3 | 0.5 | 3.5 | 2.7 | 56 | 10.0 | 18 | 3 | 6HX |
| M4 | 0.7 | 4.5 | 3.4 | 63 | 13.0 | 21 | 3 | 6HX |
| M5 | 0.8 | 6.0 | 4.9 | 70 | 16.0 | 25 | 3 | 6HX |
| M6 | 1.0 | 6.0 | 4.9 | 80 | 18.0 | 30 | 4 | 6HX |
| M8 | 1.0 | 8.0 | 6.2 | 90 | 20.0 | 35 | 4 | 6HX |
| M8 | 1.25 | 8.0 | 6.2 | 90 | 20.0 | 35 | 4 | 6HX |
| M10 | 1.0 | 10.0 | 8.0 | 100 | 20.0 | 39 | 4 | 6HX |
| M10 | 1.25 | 10.0 | 8.0 | 100 | 20.0 | 39 | 4 | 6HX |
| M10 | 1.5 | 10.0 | 8.0 | 100 | 20.0 | 39 | 4 | 6HX |
